ProfiNet 转 Ethernet/IP 实现施耐德 PLC 与欧姆龙 PLC 在食品饮料调配环节的精准配比控制应用

案例背景

在食品饮料行业，生产过程的精准控制对于保证产品质量和安全至关重要。某知名食品饮料企业的生产线上，前处理、灌装和包装环节采用了基于 ProfiNet 主站的施耐德 M340 系列 PLC 进行控制，以确保生产过程的稳定性和精确性。而原料仓储和配送环节由于使用了一些进口设备，采用了基于 Ethernet/IP 主站的欧姆龙 NJ 系列 PLC。不同协议的 PLC 导致生产数据无法实时整合，原料供应与生产进度难以同步，影响了产品的质量和生产效率。为了实现生产过程的精准控制，企业决定采用塔讯 TX 161 - RE - EIS/PNS 网关进行 ProfiNet 转 Ethernet/IP 的协议转换。

设备参数

·施耐德 M340 系列 PLC：型号为 BMX P34 2040，支持 ProfiNet 协议，具有丰富的功能模块和可靠的控制性能，能够满足食品饮料生产过程的复杂控制需求。

·欧姆龙 NJ 系列 PLC：型号为 NJ501 - 1300，作为 Ethernet/IP 主站，具备高速的数据处理能力和灵活的通信接口，可实现原料仓储和配送设备的高效控制。

·塔讯 TX 161 - RE - EIS/PNS 网关：能够稳定地实现 ProfiNet 从站转 Ethernet/IP 从站的协议转换，支持高速数据传输，确保生产数据的实时性和准确性。

硬件连接

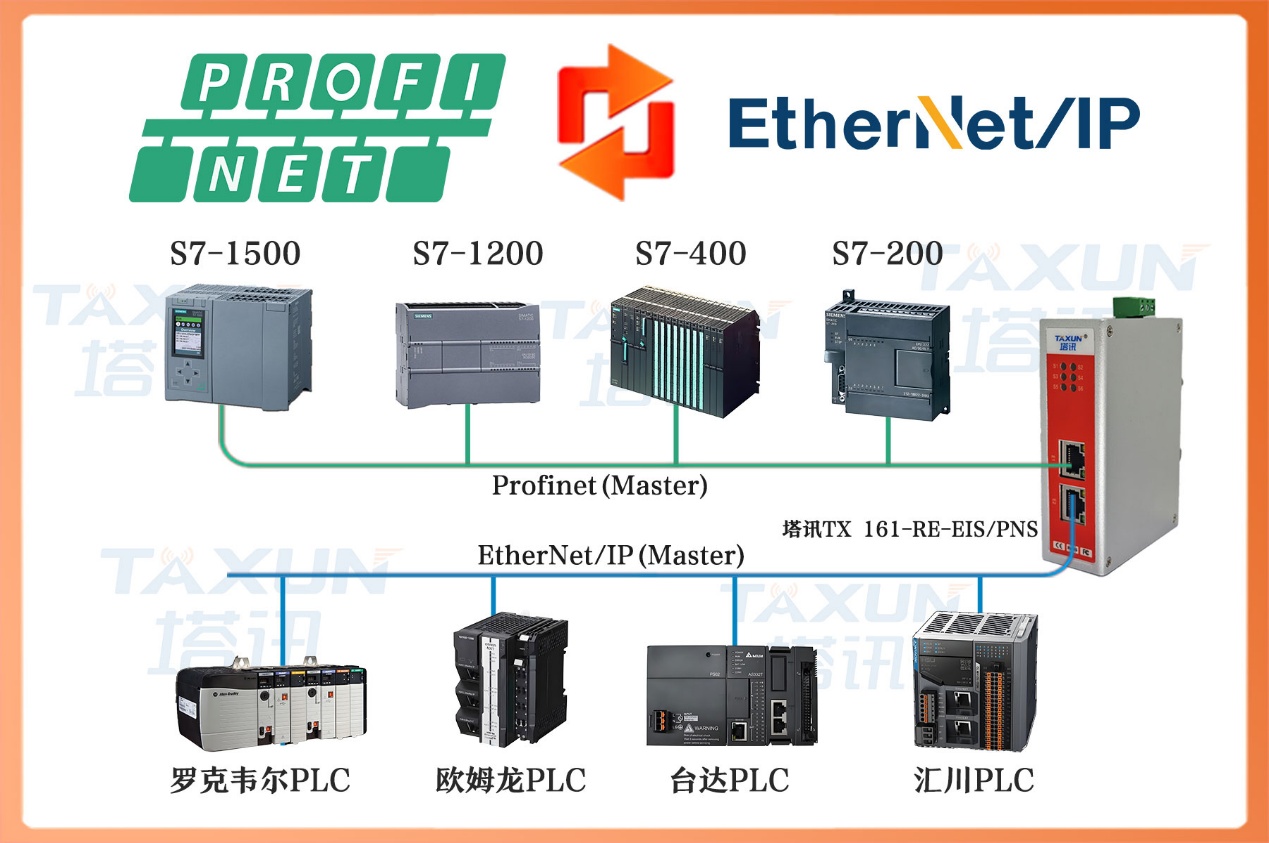

将塔讯 TX 161 - RE - EIS/PNS 网关的 ProfiNet 端口通过专用网线连接到施耐德 M340 PLC 的 ProfiNet 接口，确保网络连接的稳定性。同时，将网关的 Ethernet/IP 端口连接到欧姆龙 NJ 系列 PLC 的 Ethernet/IP 接口。为网关提供符合食品行业卫生标准的电源供应，并进行防潮、防尘处理，以适应食品饮料生产环境的要求。

软件配置

·施耐德 M340 PLC（ProfiNet 主站）配置：打开施耐德 Unity Pro 编程软件，新建项目并选择 BMX P34 2040 PLC。在项目中添加 ProfiNet 设备，导入塔讯网关的设备描述文件。设置 PLC 与网关之间的 ProfiNet 通信参数，如 IP 地址、子网掩码等。在硬件配置中，对网关进行组态，根据生产流程的需求，设置输入输出数据区。例如，将输入数据区的一部分用于接收原料仓储的库存信息，输出数据区的一部分用于发送灌装和包装环节的生产指令。

·欧姆龙 NJ 系列 PLC（Ethernet/IP 主站）配置：使用欧姆龙 Sysmac Studio 编程软件，创建新项目并选择 NJ501 - 1300 PLC。在项目中添加 Ethernet/IP 设备，导入塔讯Ethernet/IP转ProfiNet网关的 EDS 文件。设置 PLC 与网关之间的 Ethernet/IP 通信参数，如 IP 地址、端口号等。在硬件组态中，对网关进行配置，确定输入输出数据映射关系。比如，将原料配送设备的运行状态映射到输入寄存器，将前处理环节的生产需求映射到输出寄存器。

·塔讯 TX 161 - RE - EIS/PNS 网关配置：使用塔讯网关配置软件，新建工程并选择 TX 161 - RE - EIS/PNS 网关。在 ProfiNet 设置中，配置与施耐德 PLC 相同的网络参数，确保与 ProfiNet 网络的通信正常。同时，设置输入输出数据长度，与施耐德 PLC 中设置的数据区一致。在 Ethernet/IP 设置中，配置与欧姆龙 PLC 相同的网络参数，设置输入输出数据长度与欧姆龙 PLC 中的数据映射关系对应。完成配置后，将配置下载到网关。

测试与验证

在软件配置完成后，进行全面的测试。首先，在施耐德 PLC 中编写测试程序，向网关发送原料需求指令，检查欧姆龙 PLC 是否能够正确接收并控制原料配送设备。然后，在欧姆龙 PLC 中编写测试程序，向网关发送原料库存信息，验证施耐德 PLC 是否能够准确接收并根据库存情况调整生产计划。同时，模拟生产过程中的异常情况，如原料短缺、设备故障等，测试 ProfiNet 转 Ethernet/IP通信的容错能力和稳定性。

总结

通过塔讯 TX 161 - RE - EIS/PNS 网关实现 ProfiNet 转 Ethernet/IP 的协议转换，食品饮料企业实现了生产过程的精准控制。生产数据能够实时整合，原料供应与生产进度实现了同步。例如，当原料库存不足时，生产线上的设备能够自动调整生产速度，避免因原料短缺导致的生产停滞。这提高了产品质量的稳定性，降低了生产成本，提升了企业的市场竞争力。
