iC-Haus磁性离轴绝对位置编码器芯片iC-MUE产品介绍
iC-Haus磁性离轴绝对位置编码器芯片iC-MUE产品描述

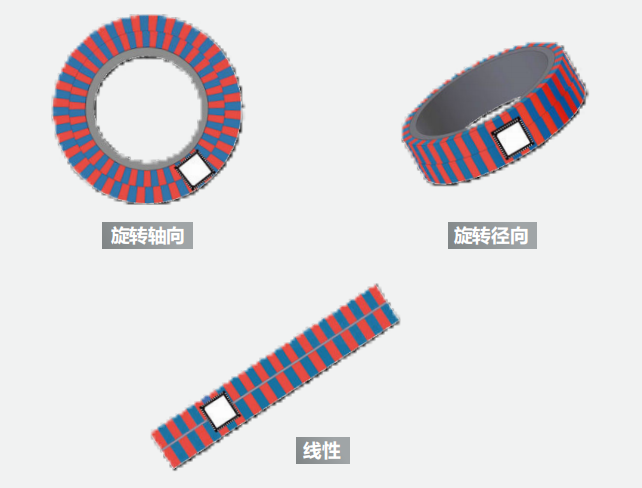

iC-MUE是一款磁性霍尔离轴绝对式编码器片上系统(SoC),用于旋转或线性位置传感和电机反馈。该系统采用双码道游标原理获取绝对位置信息。支持十进制游标组合,适用于≥20mm的任意磁栅尺寸。差分扫描可抑制外部磁场干扰,确保位置反馈的稳定性。
片上插补细分器可解析来自常用的φ44 mm磁栅(32极对)到21位角度分辨率。自动调节和数字角度校正功能(偏心补偿和LUT查找表线性化)可确保在生产线终检组装以及编码器系统现场安装后均获得可靠且最佳的测量结果。自动增益控制使霍尔传感器信号保持在最佳工作点。
BiSS、SSI和SPI
