MT9105线性位置传感器：为高精度线性位置检测注入“芯”动力

前言

在智能化升级浪潮中，无论是机器人灵巧的臂膀、汽车精准的油门控制，还是3D打印机的运转，背后都需要一颗能够将物理位移转化为可靠电信号的“慧眼”。而面对电子设备日益严苛的要求，传统的接触式测量方式位置传感器往往力不从心。因此，对于那些需要高精度和高可靠性的智能产品而言，利用霍尔效应原理，通过测量磁场变化来检测位移的线性霍尔传感器，无疑是理想的解决方案。而麦歌恩（Magn Tek，现属纳芯微）的MT9105系列线性霍尔传感器，作为MT910X系列中灵敏度最高的型号，其以卓越的性能和高可靠性，为高精度线性位置检测注入“芯”动力。

一产品概述

MT9105系列器件是一款基于BCD工艺的低噪音高精度线性霍尔效应IC，核心功能是将垂直于封装表面的磁场磁通密度（Gauss）线性转换为模拟电压输出，无需复杂数字协议即可实现高精度位置检测。对比传统的接触式测量方式位置传感器，具有非接触式测量、响应速度快、使用寿命长等优点，能够根据磁通密度进行比例响应。该器件可广泛用于各种应用中的精确位置传感，适配3.0V到5.5V宽工作电压，无磁场时，输出电压为VCC的½，且支持±440Gs（5V）/±430Gs（3.3V）的线性磁场范围，完美匹配中低磁场强度的位置传感场景。其输出信号（电压）与磁场强度成正比关系（比例式输出），能够非常精确地反映磁场的微小变化。MT9105系列提供如SOT-23等超小型封装，均符合RoHS标准，非常适合空间受限的现代电子设备。

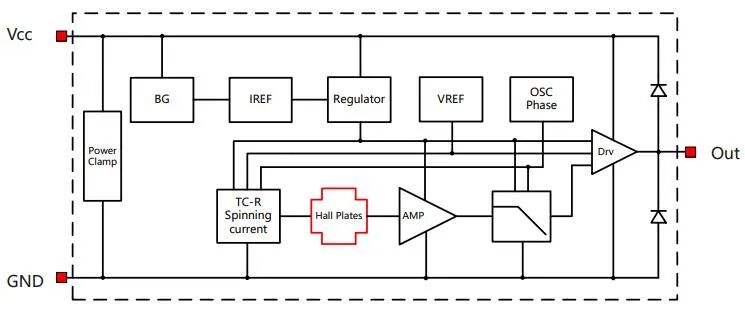

功能框图

二MT9105四大核心优势

MT9105并非一颗普通的传感器，它集高精度、高可靠性、小尺寸和易用性与一身，是工程师应对复杂应用场景的得力助手。

1.卓绝精度，洞察分毫之变

MT9105拥有高达5.0mV/Gs的灵敏度（灵敏度越高，对微小磁场变化检测能力越强）和宽广的±440Gs线性测量范围，配合-1.5%~1.5%的线性度，确保磁场与电压的严格正比关系，能够精确捕捉磁场的微小变化，适用于气缸活塞位移、阀门开度等精密测量。

其内部还集成了高精度的温度补偿电路（全温域，灵敏度温漂±10%），这意味着，在MT9105广阔的-40℃至150℃工作温度范围内，它能自动补偿温度变化带来的影响，保持输出信号优异的线性度和稳定性，大幅降低了系统校准的难度与成本。因此，选择MT9105，无需再为复杂的软件温度补偿算法而烦恼，它能够在不同环境下（如汽车引擎舱125℃高温或北方冬季零下十几摄氏度低温）始终保持一致的精准表现，从根本上提升了系统的长期可靠性。

2.高可靠性，无惧严酷挑战

MT9105按工业/汽车级标准设计，可应对复杂环境挑战。

工作电压范围宽达3.0V至5.5V，适配锂电池（3.7V）、MCU系统（3.3V/5V），能轻松适应不同的电源系统波动。ESD防护达HBM±3000V、CDM±1000V，符合汽车电子AEC-Q100-002/011标准，避免装配或使用中静电损坏。其-40℃至150℃的宽工作温度范围。这使得MT9105能够从容应对如汽车引擎舱的高温、冬季北方的严寒以及工业现场的剧烈温差，展现出卓越的环境适应性和长期可靠性，有效提升终端产品的品质与寿命。

3.小巧身形，赋能紧凑设计

在追求极致紧凑的现代电子产品中，每一毫米的PCB空间都至关重要，传统的电位器或大型传感器已难以满足紧凑布局的要求。MT9105提供标准的SOT-23小型化封装，仅3×3mm，比传统TO-92体积减小40%。虽体积小巧，但在紧凑的面积上集成了霍尔元件、信号放大、温度补偿和稳压电路等完整功能，高集成度为高密度电路板布局提供了极大的灵活性，助力产品实现小型化、轻量化设计。

引脚配置图

4.简易实惠，加速产品上市

MT9105采用直接的模拟电压输出，输出信号与磁场强度成线性比例关系。设计者无需解析I2C/SPI等数字协议，MCU的ADC引脚可直接读取输出电压，通过“电压→磁场→位置”的简单换算（如已知磁体位移与磁场的关系）即可获取位置信息，缩短开发周期。同时，MT9105的极简外围电路设计，仅需2颗电容（100nF+4.7nF）实现电源与输出滤波，无需额外信号调理芯片，BOM成本低至0.5元以内，高性能且经济实惠。

三应用场景：MT9105用武之地

消费电子：如3D打印机Z轴调平，安装在打印头旁，检测喷嘴与打印平台的距离（通过平台磁体磁场变化），输出线性电压信号，实现自动调平（精度 ±0.05mm），且其高精度温度补偿和宽温工作范围能够很好适配3D打印机工作时内部高温环境，确保测量精度。

汽车领域：如油门踏板位置传感器、电子节气门、变速箱档位检测等，无惧机舱高温震动，适应严苛复杂环境，不失检测精度，保障行车安全与舒适。

工业控制：如气缸活塞位置反馈精密定位、阀门开度精密控制、直线电机位移测量等，提升自动化精度。

智能家居：如洗衣机滚筒平衡检测、洗碗机喷臂定位、扫地机器人行程检测、智能门锁的锁舌位置反馈等，高精度运行可靠。

四

结语：让优秀的设计回归简单

MT9105线性霍尔传感器的价值，在于它用一种高度集成和优化的方式，将高精度、高可靠性和易用性完美结合，无需数字协议解析，无需多芯片组合，单颗IC即可实现磁场—位置的线性转换。是能够切实帮助工程师解决工程难题、让设计回归简单高效的“非接触式高精度检测”的优秀选择。
