PD快充诱骗芯片是什么？

科创生活 2025-12-25 财富自由人 6079

一，概念

PD快充诱骗芯片是一种用于受电设备端的协议转换芯片，核心作用是与 PD 充电器完成协议握手，主动请求并 “诱骗” 其输出预设的高压档位（如 9V/12V/15V/20V，PD3.1 可达 48V），从而获取超出默认5V的供电能力。用电器电路中使用这种Type-C sink IC后，可以自适应市面上PD充电器，使其输出快充电压给产品供电。

二，核心工作原理：模拟智能设备的协议握手

PD快充协议通过USB-C接口的CC引脚进行双向通信，充电器与设备需协商确定电压档位。诱骗芯片的工作流程如下：

1. 协议探测：检测充电器支持的PD/QC/AFC/FCP等协议类型及电压范围

2. 电压请求：通过CC引脚发送PDO数据包（PD协议）或D+/D-线发送电压信号（QC等协议）

3. 稳压输出：充电器验证通过后切换至请求电压，芯片控制后端电路稳定输出

关键机制：芯片通过模拟高功率设备的通信协议（如笔记本电脑），使充电器误认为连接了高功率设备，从而开启高压输出模式。

三，典型应用场景

传统设备改造：为老旧设备添加Type-C接口，使其支持快充。移动电源/充电宝：从PD充电器获取20V高压，提升充电效率。

电动工具：使用USB-C接口替代传统DC接口，支持20V5A大功率输入。

相机外接电源：如绿巨能外接电源支持9V3A输入，替代电池供电。

智能家居：小家电通过诱骗芯片实现Type-C接口快充。DIY项目：为开发板、加热产品等提供可调快充电源。

四，USB快充协议控制芯片的工作原理

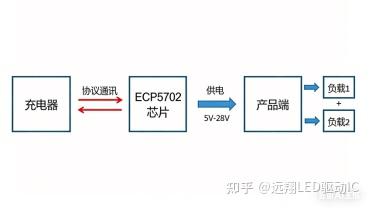

PD快充控制芯片应用简图：


一般使用Type-C接口的充电器基本上都是采用新的快充协议——PD快充协议，它不同于以前的USB-A的QC协议，这种协议，默认是没有快充电压输出的，VBUS和GND是0V。所以，我们可以增加取得芯片，它可以和充电器进行通讯，充电器检测到协议后，可以输出电压了，如5V9V12V等。

要想让PD充电器给用电器输出快充电压电流，可以在电路中使用类似ECP5702 PD取电芯片，这种芯片负责和充电器通讯，匹配充电器的PD快充协议，进行快充供电。
