产品端（或sink受电端）使用Type-C接口连接充电器获取它的9V、10V等电压给产品供电，可以使用充电器的大电流直接供电，相比于传统的每个产品搭配一个充电器的方式更加的简单，相较于使用5V升压到9V等方式，这种既没有发热，而且电流也可以做到更大。

取电芯片应用场景及注意事项：

例如，使用快充取电芯片XSP25获取9V给产品供电。在规格书中可以看到，芯片支持多种快充协议、支持电压范围也非常广，比如PD、QC、SSCP、AFC、FCP协议等，电压有5V、9V、10V、11V、12V、15V、20V等。同时XSP25还具备电压自动向下兼容功能，例如我们设置的电压为20V,连接的快充适配器支持的最大电压档位为12V芯片自动诱骗出12V,以此类推


芯片为什么需要支持这么多协议呢？

比如12V这个电压，在PD协议充电器里面有12V，在QC协议充电器也有12V，三星AFC充电器有9V，华为充电器有12V，其它如OPPO充电器都有这个电压，而且每家支持的协议都不一样，所以，为了使产品无论使用哪种充电器都可以使用12V，就需要选择支持协议多的芯片，这样才能让产品更具有实用性。如果只使用协议少的，就会出现有的充电器可以，有的充电器不行的情况了。

串口Uart发送功率消息

XSP25芯片可以通过串口发送功率消息，这是一个很实用的功能。

产品上的MCU芯片可以通过读取串口发送过来的电压、电流数据，从而知道此时连接的充电器功率大小，进而调整对应的工作方式。

有些工程师首次使用Type-C取电芯片，不知道这个串口功能的作用，通过这篇文章可以详细了解。

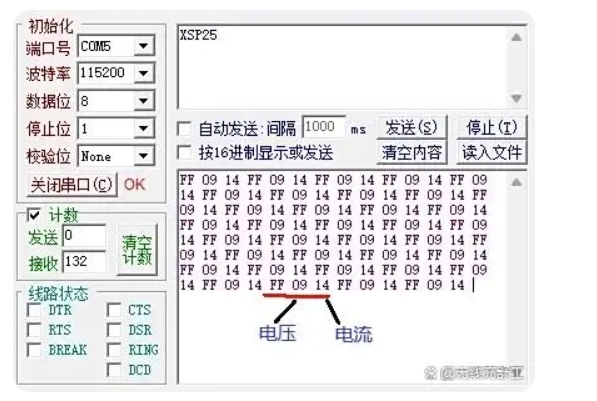

如上图，是串口发送的电压09、电流数据14（十六进制转换成十进制就是09、20）。可以知道此时连接的充电器输出的电压是9V，电流最大是2A。

此时，产品MCU可以通过这个数据，控制负载大小或充电电流，为什么要控制负载呢？

因为，当负载功率开启后，如果超过9V2A后，充电器就会开启过流保护，关闭输出到0V。

应用场景

灯具产品: 灯具产品通常需要大功率供电，使用XSP25芯片可通过串口读取充电器功率信息，根据读到的充电器功率信息来调整灯的亮度，防止因为功率过大导致充电器复位重启不充电。

智能穿戴设备：通过XSP25从充电器获取5V或9V电压给产品快速供电，满足低功耗设备的续航需求

小型家电设备：包括直发梳子、加热水杯、筋膜枪、无线充电设备等，这些设备通常功率较大，若连接的充电器功率不足会导致设备无法正常工作

智能家居与外围设备：如智能音响、卷发器、吸尘器等，需通过Type-C接口获取电力并兼容多种快充协议。该芯片支持通过串口通讯获取充电器功率信息，外部MCU可根据功率调整负载，优化充电效率并降低设备功耗

总之，在产品端使用取电芯片，需要留意支持多少种快充协议，支持多少电压范围，是否可以读取功率消息等，尽量选用功能齐全的产品，可以大大减少开发周期，还可以使产品更具有兼容性和实用性。

总之，在产品端使用取电芯片，需要留意支持多少种快充协议，支持多少电压范围，是否可以读取功率消息等，尽量选用功能齐全的产品，可以大大减少开发周期，还可以使产品更具有兼容性和实用性。
